부속실제연 T.A.B

특정소방대상물의 특별피난계단의 계단실 및 부속실 제연설비가 설계목적 및 화재안전기준에 부합한지 사전에 검토하여 완성시점부터 시험 등(확인, 측정 및 조정 등을 포함)에 적용하는 것을 목적으로 함

① 자료수집
 · 제연설비 설계도서 관련도서 (건축, 구조, 전기, 통신, 창호도 등)
 · 급기댐퍼 및 유입공기 배출댐퍼의 성능곡선
 · 급기댐퍼 및 유입공기 배출댐퍼의 성능곡선
 · 송풍기 풍량조절장치 또는 과압배출 장치의 성능 및 규격 등

② 자료 및 시스템 검토
 · 차압, 방연풍량, 비개방층 차압 및 방화문의 기류분류 시스템을 밸런싱을 하기 위한 수행 사항 등
 · 차압, 방연풍속 분포, 비개방층 차압, 방화문의 개방력 또는 폐쇄력 측정 위치
 · 보충량 조건에 따른 과압배출 및 송풍기 송풍량을 변화시킬 수 있는 장치의 위치와 기능의 적정성 검토
 · 급기송풍기 용량과 과압 배출장치의 누설량을 감안 한 전체 송풍량 검토
 · 부속실의 구조와 마감재에 따른 추가누설량의 적정성 검토 및 협의
 · 유입공기 배출 송풍기 용량에 배기댐퍼의 누설량 적정성 검토
 · 덕트연결 분위에서 적정한 부속품 설치여부, 시스템 밸런싱 순서 등

③ 설계도서 검토
 · 시스템 면검 검토 및 작성(TAB계획서 작성)
 · SHOP 도면 검토
 · 현장 점검 및 보고서 제출(계약시 사전 협의 및 조건 반영)

① 중간검사 : 계약조건에 명기(사전협의 후 결정)
 · 덕트 누기실험
* 검사기준은 IBC CODE에 따라 송풍기 설계정압의 150%에서 5% 이내의 누설
 · 자동차압댐퍼 및 배기댐퍼의 누설량 성능 검사
 · 방화문 설치 후 누설량 검사

② 사전점검
 · 시스템 점검 : 장비 및 부속실 검사, 급기댐퍼, 부속실, 방화문, 배출댐퍼 등
 · 덕트시스템 검사

③ 시스템 성능 시험

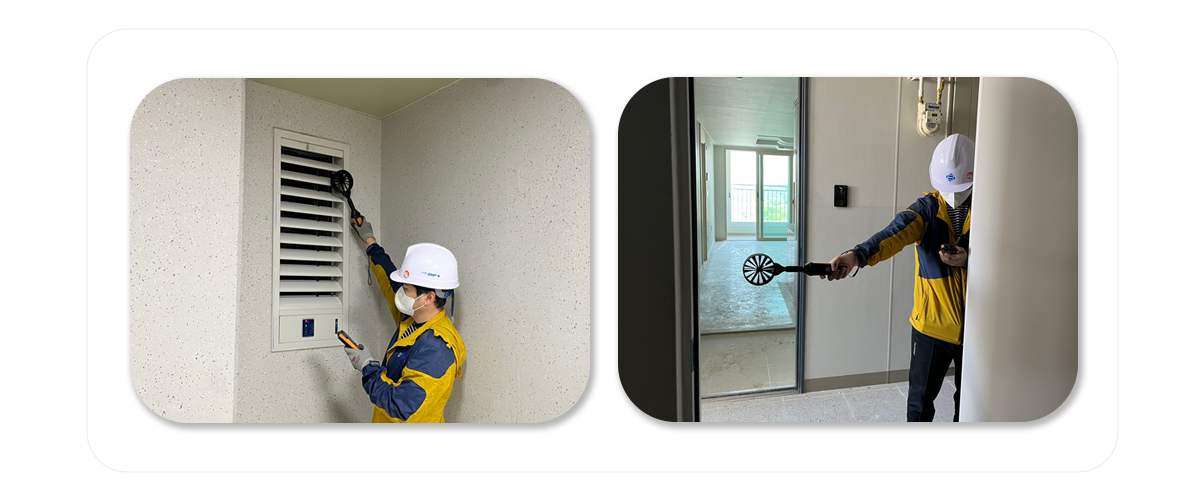

 · 시스템 조정, 부속실 방화문 개방력, 폐쇄력 측정, 부속실 차압측정, 방연풍속 분포측정
 · 비개방층 차압측정, 송풍기 풍량측정 등

① 설비개요 기술
② 국가화재안전 기준과 측정치와의 비교검토
③ 설계, 시공상태의 문제점 및 대안제시
④ TAB작업의 순서, 진행 및 결과를 기술
